Số mô hình: SPS150B12G3M4
Điều khoản thanh toán và vận chuyển
Solid Power-DS-SPS150B12G3M4-S0401G0021 V1.0.

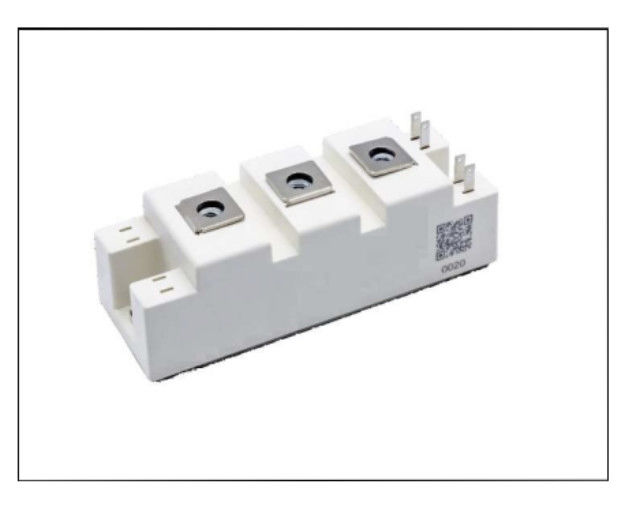

1200V 150A IGBT Một nửa. Cầu Mô-đun
1200V 150A IGBT
Đặc điểm:
D Công nghệ Trench + Field Stop 1200V
□ Diode tự do có phục hồi ngược nhanh và mềm
□ VCE ((sat)với hệ số nhiệt độ dương
□ Mất ít khi chuyển đổi
Thông thường Ứng dụng:
□ Động cơ/Động cơ phụ trợ
□ Máy chuyển đổi năng lượng cao
□ UPS
□ Photovoltaic
Gói
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
|
Điện áp thử nghiệm cách ly |
VISOL | RMS, f = 50 Hz, t = 1 phút |
4.0 |
kV |
|||
|
Vật liệu của tấm nền module |
Cu |
||||||
|
Cách ly bên trong |
(tầng 1, IEC 61140) Độ cách nhiệt cơ bản (tầng 1, IEC 61140) |
Al2O3 |
|||||
|
Khoảng cách lướt |
dCảm thấy sợ hãi | đầu cuối đến thùng tản nhiệt | 17.0 |
mm |
|||
| dCảm thấy sợ hãi | đầu cuối đến đầu cuối | 20.0 | |||||
|
Phân loại |
dClear | đầu cuối đến thùng tản nhiệt | 17.0 |
mm |
|||
| dClear | đầu cuối đến đầu cuối | 9.5 | |||||
|
Chỉ số theo dõi so sánh |
CTI |
> 200 |
|||||
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Mô-đun cảm ứng lạc |
LsCE |
20 |
nH |
||||
|
Phản kháng chì của mô-đun, đầu cuối - chip |
RCC+EE | TC=25°C |
0.65 |
mΩ |
|||
|
Nhiệt độ lưu trữ |
Tstg |
-40 |
125 |
°C | |||
|
Động lực lắp đặt cho lắp đặt module |
M6 |
3.0 |
5.0 |
Nm |
|||
|
Động lực kết nối đầu cuối |
M5 |
2.5 |
5.0 |
Nm |
|||
|
Trọng lượng |
G |
160 |
g |
||||
IGBT
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |
|
Điện áp của máy thu-điện |
VCES | Tvj=25°C |
1200 |
V |
|
|
Điện áp tối đa của bộ phát điện cổng |
VGES |
±20 |
V |
||
|
Điện áp chuyển động cổng phát ra |
VGES | tp≤ 10μs, D=0.01 |
±30 |
V |
|
|
Dòng điện DC liên tục của bộ sưu tập |
Tôi...C | TC=25°C | 200 |
A |
|
| TC=100°C | 150 | ||||
|
Dòng điện thu xung,tp giới hạn bởi Tjmax |
ICpulse |
300 |
A |
||
|
Phân hao năng lượng |
Ptot |
600 |
W |
||
Đặc điểm Giá trị
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Điện áp bão hòa bộ sưu tập và máy phát ra |
VCE ((sat) | Tôi...C=150A, VGE=15V | Tvj=25°C | 1.50 | 1.80 |
V |
|
| Tvj=125°C | 1.65 | ||||||
| Tvj=150°C | 1.70 | ||||||
|
Điện áp ngưỡng cổng |
VGE (th) | VCE=VGETôiC=6mA |
5.0 |
5.8 |
6.5 |
V |
|
|
Dòng điện cắt giữa bộ thu và máy phát |
ICES | VCE=1200V, VGE=0V | Tvj=25°C | 100 | μA | ||
| Tvj=150°C | 5 | mA | |||||
|
Điện rò rỉ từ cửa phát ra |
IGES | VCE=0V,VGE=±20V, Tvj=25°C | -200. | 200 | nA | ||
|
Phí cổng |
QG | VCE=600V, IC= 150A, VGE=±15V | 1.8 | μC | |||
|
Công suất đầu vào |
Các | VCE=25V, VGE=0V, f =100kHz | 30.0 |
NF |
|||
|
Khả năng sản xuất |
Coes | 0.95 | |||||
|
Khả năng chuyển ngược |
Cres | 0.27 | |||||
|
Phòng chống cổng bên trong |
RGint | Tvj=25°C | 2 | Ω | |||
|
Thời gian trì hoãn bật, tải inductive |
Đang hoạt động | VCC=600V,IC=150A RG=3,3Ω, VGE=±15V | Tvj=25°C | 128 | ng | ||
| Tvj=125°C | 140 | ng | |||||
| Tvj=150°C | 140 | ng | |||||
|
Thời gian tăng, tải inductive |
tr | Tvj=25°C | 48 | ng | |||
| Tvj=125°C | 52 | ng | |||||
| Tvj=150°C | 52 | ng | |||||
|
Thời gian trì hoãn tắt, tải inductive |
Đánh tắt | VCC=600V,IC=150A RG=3,3Ω, VGE=±15V | Tvj=25°C | 396 | ng | ||
| Tvj=125°C | 448 | ng | |||||
| Tvj=150°C | 460 | ng | |||||
|
Thời gian ngã, tải inductive |
tf | Tvj=25°C | 284 | ng | |||
| Tvj=125°C | 396 | ng | |||||
| Tvj=150°C | 424 | ng | |||||
|
Mất năng lượng bật mỗi xung |
Eon | VCC=600V,IC=150A RG=3,3Ω, VGE=±15V | Tvj=25°C | 4.9 | mJ | ||
| Tvj=125°C | 7.6 | mJ | |||||
| Tvj=150°C | 8.3 | mJ | |||||
|
Tắt mất năng lượng mỗi xung |
Eoff | Tvj=25°C | 16.1 | mJ | |||
| Tvj=125°C | 21.7 | mJ | |||||
| Tvj=150°C | 22.5 | mJ | |||||
|
Dữ liệu SC |
ISC | VGE≤15V, VCC=800V | tp≤10μs Tvj=150°C |
650 |
A |
||
|
Kháng nhiệt IGBT, vỏ kết nối |
RthJC | 0.25 | K /W | ||||
|
Nhiệt độ hoạt động |
TJop | -40 | 150 | °C | |||
Diode
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |
|
Điện áp ngược lặp lại |
VRRM | Tvj=25°C |
1200 |
V |
|
|
Dòng điện liên tục trực tiếp |
Tôi...F |
150 |
A |
||
|
Dòng điện xung diode,tp bị giới hạn bởi TJmax |
IFpulse | 300 | |||
Đặc điểm Giá trị
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Điện áp phía trước |
VF | Tôi...F= 150A, VGE=0V | Tvj=25°C | 2.30 | 2.70 |
V |
|
| Tvj=125°C | 2.50 | ||||||
| Tvj=150°C | 2.50 | ||||||
|
Thời gian phục hồi ngược |
trr |
Tôi...F=150A DIF/dt=-3300A/μs (T)vj=150°C) VR=600V, VGE=-15V |
Tvj=25°C | 94 |
ng |
||
| Tvj=125°C | 117 | ||||||
| Tvj=150°C | 129 | ||||||
|
Điện ngược hồi phục đỉnh |
IRRM | Tvj=25°C | 151 |
A |
|||
| Tvj=125°C | 166 | ||||||
| Tvj=150°C | 170 | ||||||
|
Phí thu hồi ngược |
QRR | Tvj=25°C | 15.6 |
μC |
|||
| Tvj=125°C | 23.3 | ||||||
| Tvj=150°C | 24.9 | ||||||
|
Mất năng lượng phục hồi ngược mỗi xung |
Erec | Tvj=25°C | 6.7 |
mJ |
|||
| Tvj=125°C | 10.9 | ||||||
| Tvj=150°C | 11.9 | ||||||
|
Phòng chống nhiệt diode, vỏ kết nối |
RthJCD |
0.46 |
K /W |
||||
|
Nhiệt độ hoạt động |
TJop |
-40 |
150 |
°C | |||
Sản lượng đặc trưng (định điển) Output đặc trưng (đặc trưng)
Tôi...C= f (VCE) IC= f (VCE) Tvj= 150°C
IGBT
Chuyển đặc trưng (đặc trưng) Chuyển đổi tổn thất IGBT(điển hình)
Tôi...C= f (VGE) E = f (RG)
VCE= 20V VGE= ± 15V, IC= 150A, VCE= 600V
IGBT RBSOA
Thay đổi tổn thất IGBT(Thông thường) Quay lại thiên vị an toàn hoạt động Khu vực (RBSOA)
E = f (IC) IC=f (VCE)
VGE= ± 15V, RG= 3.3Ω, VCE= 600V VGE= ± 15V, RGoff= 5.1Ω, Tvj= 150°C
Thông thường dung lượng như a chức năng của bộ thu-nhân phát điện áp Sạc cổng (thường)
C = f (V)CE) VGE= f (QG)
F = 100 kHz, VGE= 0V IC= 150A, VCE= 600V
IGBT Forward đặc tính của Diode (biểu tượng)
IGBT tạm thời nhiệt trở ngại như a chức năng của xung chiều rộngTôi...F= f (VF)
Zth(j-c) = f (t)
Mất chuyển đổi Diode (thường)mất mát Diode (thường)
ERec= f (RG) ERec= f (IF)
Tôi...F= 150A, VCE= 600V RG= 3.3Ω, VCE= 600V
Diode tạm thời nhiệt trở ngại như a chức năng của nhịp tim chiều rộng
Zth(j-c) = f (t)
"Mô-đun Half Bridge IGBT 1200V 150A" tích hợp hai IGBT trong cấu hình half-bridge. Nó phù hợp với các ứng dụng yêu cầu công suất trung bình đến cao,cung cấp điều khiển chính xác về điện áp (1200V) và dòng điện (150A)Việc làm mát hiệu quả là điều cần thiết cho hoạt động đáng tin cậy, và các thông số kỹ thuật chi tiết có thể được tìm thấy trong trang dữ liệu của nhà sản xuất.
Vòng mạch sơ đồ tiêu đề
Gói phác thảo
Kích thước (mm)
mm
