Chi tiết sản phẩm
Số mô hình: SPS100B17G3R8
Điều khoản thanh toán và vận chuyển
Cấu hình: |
Biến tần 3 pha |
Hiện tại - Bộ thu (Ic) (Tối đa): |
200A |
Hiện tại - Collector Cutoff (Tối đa): |
1mA |
Phụ trách cổng: |
100nC |
Kiểu đầu vào: |
Tiêu chuẩn |
Loại lắp đặt: |
khung gầm |
Nhiệt độ hoạt động: |
-40°C ~ 150°C |
Bao bì / Vỏ: |
Mô-đun 34mm |
Loại gói: |
mô-đun |
Sức mạnh tối đa: |
1,2kw |
Thời gian khôi phục ngược (trr): |
100ns |
chuyển đổi năng lượng: |
1.2mJ |
Điện áp - Sự cố bộ phát Collector (Tối đa): |
600V |
Điện áp - Sự bão hòa của máy thu điện (Max): |
1.8V |
Cấu hình: |
Biến tần 3 pha |
Hiện tại - Bộ thu (Ic) (Tối đa): |
200A |
Hiện tại - Collector Cutoff (Tối đa): |
1mA |
Phụ trách cổng: |
100nC |
Kiểu đầu vào: |
Tiêu chuẩn |
Loại lắp đặt: |
khung gầm |
Nhiệt độ hoạt động: |
-40°C ~ 150°C |
Bao bì / Vỏ: |
Mô-đun 34mm |
Loại gói: |
mô-đun |
Sức mạnh tối đa: |
1,2kw |
Thời gian khôi phục ngược (trr): |
100ns |
chuyển đổi năng lượng: |
1.2mJ |
Điện áp - Sự cố bộ phát Collector (Tối đa): |
600V |
Điện áp - Sự bão hòa của máy thu điện (Max): |
1.8V |
Solid Power-DS-SPS100B17G3R8-S04010015 V1.0

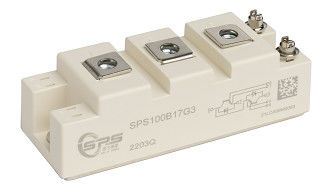

1700V 100A IGBT Một nửa. Cầu Mô-đun
1700V 100A IGBT
Đặc điểm:
D 1700V Trench + Field Stop công nghệ
□ Diode tự do có phục hồi ngược nhanh và mềm
□ VCE ((sat)với hệ số nhiệt độ dương
□ Mất ít khi chuyển đổi
Thông thường Ứng dụng:
□ Động cơ/Động cơ phụ trợ
□ Máy chuyển đổi năng lượng cao
□ UPS
□ Photovoltaic
Gói
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
|
Điện áp thử nghiệm cách ly |
VISOL | RMS, f = 50 Hz, t = 1 phút |
4.0 |
kV |
|||
|
Vật liệu của tấm nền module |
Cu |
||||||
|
Cách ly bên trong |
(tầng 1, IEC 61140) Độ cách nhiệt cơ bản (tầng 1, IEC 61140) |
Al2O3 |
|||||
|
Khoảng cách lướt |
dCảm thấy sợ hãi | đầu cuối đến thùng tản nhiệt | 17.0 |
mm |
|||
| dCảm thấy sợ hãi | đầu cuối đến đầu cuối | 20.0 | |||||
|
Phân loại |
dClear | đầu cuối đến thùng tản nhiệt | 17.0 |
mm |
|||
| dClear | đầu cuối đến đầu cuối | 9.5 | |||||
|
Chỉ số theo dõi so sánh |
CTI |
> 200 |
|||||
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Mô-đun cảm ứng lạc |
LsCE |
20 |
nH |
||||
|
Phản kháng chì của mô-đun, đầu cuối - chip |
RCC+EE | TC=25°C |
0.65 |
mΩ |
|||
|
Nhiệt độ lưu trữ |
Tstg |
-40 |
125 |
°C | |||
|
Động lực lắp đặt cho lắp đặt module |
M6 |
3.0 |
5.0 |
Nm |
|||
|
Động lực kết nối đầu cuối |
M5 |
2.5 |
5.0 |
Nm |
|||
|
Trọng lượng |
G |
160 |
g |
||||
IGBT
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |
|
Điện áp của máy thu-điện |
VCES | Tvj=25°C |
1700 |
V |
|
|
Điện áp tối đa của bộ phát điện cổng |
VGES |
±20 |
V |
||
|
Điện áp chuyển động cổng phát ra |
VGES | tp≤ 10μs, D=0.01 |
±30 |
V |
|
|
Dòng điện DC liên tục của bộ sưu tập |
Tôi...C | TC=25°C | 180 |
A |
|
| TC=100°C | 100 | ||||
|
Dòng điện thu xung,tp giới hạn bởi Tjmax |
ICpulse |
200 |
A |
||
|
Phân hao năng lượng |
Ptot |
535 |
W |
||
Đặc điểm Giá trị
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Điện áp bão hòa bộ sưu tập và máy phát ra |
VCE ((sat) | Tôi...C=100A, VGE=15V | Tvj=25°C | 1.65 | 1.95 |
V |
|
| Tvj=125°C | 1.90 | ||||||
| Tvj=150°C | 1.92 | ||||||
|
Điện áp ngưỡng cổng |
VGE (th) | VCE=VGETôiC=4mA |
5.0 |
5.8 |
6.5 |
V |
|
|
Dòng điện cắt giữa bộ thu và máy phát |
ICES | VCE=1700V, VGE=0V | Tvj=25°C | 100 | μA | ||
| Tvj=150°C | 5 | mA | |||||
|
Điện rò rỉ từ cửa phát ra |
IGES | VCE=0V,VGE=±20V, Tvj=25°C | -200. | 200 | nA | ||
|
Phí cổng |
QG | VCE=900V, IC=75A, VGE=±15V | 0.6 | μC | |||
|
Công suất đầu vào |
Các | VCE=25V, VGE=0V, f =100kHz | 9.00 |
NF |
|||
|
Khả năng sản xuất |
Coes | 0.58 | |||||
|
Khả năng chuyển ngược |
Cres | 0.14 | |||||
|
Phòng chống cổng bên trong |
RGint | Tvj=25°C | 9 | Ω | |||
|
Thời gian trì hoãn bật, tải inductive |
Đang hoạt động | VCC=900V,IC=100A RG=5.1Ω, VGE=±15V | Tvj=25°C | 194 | ng | ||
| Tvj=125°C | 218 | ng | |||||
| Tvj=150°C | 222 | ng | |||||
|
Thời gian tăng, tải inductive |
tr | Tvj=25°C | 48 | ng | |||
| Tvj=125°C | 60 | ng | |||||
| Tvj=150°C | 66 | ng | |||||
|
Thời gian trì hoãn tắt, tải inductive |
Đánh tắt | VCC=900V,IC=100A RG=5.1Ω, VGE=±15V | Tvj=25°C | 322 | ng | ||
| Tvj=125°C | 494 | ng | |||||
| Tvj=150°C | 518 | ng | |||||
|
Thời gian ngã, tải inductive |
tf | Tvj=25°C | 500 | ng | |||
| Tvj=125°C | 676 | ng | |||||
| Tvj=150°C | 740 | ng | |||||
|
Mất năng lượng bật mỗi xung |
Eon | VCC=900V,IC=100A RG=5.1Ω, VGE=±15V | Tvj=25°C | 20.1 | mJ | ||
| Tvj=125°C | 33.4 | mJ | |||||
| Tvj=150°C | 36.8 | mJ | |||||
|
Tắt mất năng lượng mỗi xung |
Eoff | Tvj=25°C | 20.7 | mJ | |||
| Tvj=125°C | 30.6 | mJ | |||||
| Tvj=150°C | 32.8 | mJ | |||||
|
Dữ liệu SC |
ISC | VGE≤15V, VCC=900V | tp≤10μs Tvj=150°C |
360 |
A |
||
|
Kháng nhiệt IGBT, vỏ kết nối |
RthJC | 0.28 | K /W | ||||
|
Nhiệt độ hoạt động |
TJop | -40 | 175 | °C | |||
Diode
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |
|
Điện áp ngược lặp lại |
VRRM | Tvj=25°C |
1700 |
V |
|
|
Dòng điện liên tục trực tiếp |
Tôi...F | TC=25°C | 140 |
A |
|
| TC=100°C | 100 | ||||
|
Dòng điện xung diode,tp bị giới hạn bởi TJmax |
IFpulse | 200 | |||
Đặc điểm Giá trị
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Điện áp phía trước |
VF | Tôi...F= 100A, VGE=0V | Tvj=25°C | 2.00 | 2.40 |
V |
|
| Tvj=125°C | 2.15 | ||||||
| Tvj=150°C | 2.20 | ||||||
|
Thời gian phục hồi ngược |
trr |
Tôi...F=100A DIF/dt=-2100A/μs (Tvj=150°C) VR=900V, VGE=-15V |
Tvj=25°C | 120 |
ng |
||
| Tvj=125°C | 180 | ||||||
| Tvj=150°C | 200 | ||||||
|
Điện ngược hồi phục đỉnh |
IRRM | Tvj=25°C | 193 |
A |
|||
| Tvj=125°C | 216 | ||||||
| Tvj=150°C | 218 | ||||||
|
Phí thu hồi ngược |
QRR | Tvj=25°C | 20 |
μC |
|||
| Tvj=125°C | 40 | ||||||
| Tvj=150°C | 47 | ||||||
|
Mất năng lượng phục hồi ngược mỗi xung |
Erec | Tvj=25°C | 4.9 |
mJ |
|||
| Tvj=125°C | 21.2 | ||||||
| Tvj=150°C | 24.1 | ||||||
|
Phòng chống nhiệt diode, vỏ kết nối |
RthJCD |
0.40 |
K /W |
||||
|
Nhiệt độ hoạt động |
TJop |
-40 |
175 |
°C | |||
Sản lượng đặc trưng (định điển) Output đặc trưng (đặc trưng)
Tôi...C= f (VCE) IC= f (VCE) Tvj= 150°C
Chuyển đặc trưng (đặc trưng) Chuyển đổi tổn thất IGBT(điển hình)
Tôi...C= f (VGE) E = f (RG)
VCE= 20V VGE= ± 15V, IC= 100A, VCE= 900V
IGBT RBSOA
Thay đổi tổn thất IGBT(Thông thường) Quay lại thiên vị an toàn hoạt động Khu vực (RBSOA)
E = f (IC) IC=f (VCE)
VGE= ± 15V, RG= 5.1Ω, VCE= 900V VGE= ± 15V, RGoff= 5.1Ω, Tvj= 150°C
Thông thường dung lượng như a chức năng của bộ thu-nhân phát điện áp Sạc cổng (thường)
C = f (V)CE) VGE= f (QG)
F = 100 kHz, VGE= 0V IC= 100A, VCE= 900V
IGBT
IGBT tạm thời nhiệt trở ngại như a chức năng của xung chiều rộng Tiếp tục đặc tính của Diode (biểu tượng)
Zth(j-c) = f (t) IF= f (VF)
Mất chuyển đổi Diode (thường)mất mát Diode (thường)
ERec= f (RG) ERec= f (IF)
Tôi...F= 100A, VCE= 900V RG= 5.1Ω, VCE= 900V
Diode tạm thời nhiệt trở ngại như a chức năng của nhịp tim chiều rộng
Zth(j-c) = f (t)
"1700V 100A IGBT Half Bridge Module" tích hợp hai IGBT trong cấu hình nửa cầu, phù hợp với các ứng dụng đòi hỏi điện năng vừa phải.Nó cung cấp điều khiển chính xác trên điện áp (1700V) và hiện tại (100A)Các thông số chi tiết có thể được tìm thấy trong trang dữ liệu của nhà sản xuất.
Vòng mạch sơ đồ tiêu đề
Gói phác thảo
Kích thước (mm)
mm
