Chi tiết sản phẩm
Số mô hình: SPS12MA12E4S
Điều khoản thanh toán và vận chuyển
Đánh giá hiện tại: |
40A |
Phụ trách cổng: |
120nC |
Điện áp ngưỡng cổng: |
4V |
điện áp cách ly: |
2500V |
Hướng dẫn miễn phí: |
Vâng. |
phong cách gắn kết: |
Qua lỗ |
Kháng cự trên trạng thái: |
0,015Ω |
Loại gói: |
TO-247 |
Thời gian phục hồi đảo ngược: |
25ns |
Tuân thủ RoHS: |
Vâng. |
Thời gian chịu ngắn mạch: |
10μs |
Chuyển đổi thường xuyên: |
100kHz |
Phạm vi nhiệt độ: |
-40°C đến 175°C |
Đánh giá điện áp: |
1200V |
Đánh giá hiện tại: |
40A |
Phụ trách cổng: |
120nC |
Điện áp ngưỡng cổng: |
4V |
điện áp cách ly: |
2500V |
Hướng dẫn miễn phí: |
Vâng. |
phong cách gắn kết: |
Qua lỗ |
Kháng cự trên trạng thái: |
0,015Ω |
Loại gói: |
TO-247 |
Thời gian phục hồi đảo ngược: |
25ns |
Tuân thủ RoHS: |
Vâng. |
Thời gian chịu ngắn mạch: |
10μs |
Chuyển đổi thường xuyên: |
100kHz |
Phạm vi nhiệt độ: |
-40°C đến 175°C |
Đánh giá điện áp: |
1200V |
Solid Power-DS-SPS12MA12E4S
1200V 12mΩ SiC MOSFET
Đặc điểm:
□ Điện áp chặn cao với kháng cự On thấp
□ Chuyển đổi tốc độ cao với dung lượng thấp
□ Diode nội tại nhanh với khôi phục ngược thấp (Qrr)
Thông thường Ứng dụng:
□ Máy biến đổi quang điện
□ Sạc pin
□ Hệ thống lưu trữ năng lượng
D Cung cấp điện cho ngành công nghiệp
□ Động cơ công nghiệp
Tối đa Đánh giá @Tc=25°C (trừ khi Nếu không được chỉ định)
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị |
| Điện áp nguồn thoát nước | VDSmax | VGS=0V, ID=100μA | 1200 | V |
| Điện áp nguồn cổng | VGSop | Chế độ tĩnh | -5/+20 | V |
| Điện áp nguồn cổng tối đa | VGSmax | Chế độ tĩnh | -8/+22 | V |
|
Dòng chảy liên tục |
ID |
VGS=20V, Tc=25°C | 214 |
A |
| VGS=20V, Tc=100°C | 151 | |||
| Dòng thoát xung | ID ((bút) | Độ rộng xung tp bị giới hạn bởi Tjmax | 400 | A |
| Sự phân tán quyền lực | PD | TC=25°C, Tj=175°C | 938 | W |
| Phạm vi giao lộ hoạt động | Tj | -55 đến +175 | °C | |
| Phạm vi nhiệt độ lưu trữ | Tstg | -55 đến +175 | °C |
Máy điện Đặc điểm @Tc=25°C (trừ khi Nếu không được chỉ định)
| Điểm | Biểu tượng | Điều kiện |
Giá trị phút. kiểu. Tối đa. |
Đơn vị | ||
| Điện áp ngắt nguồn thoát nước | V ((BR) DSS | VGS=0V, ID=100μA | 1200 | - | - | V |
| Điện áp ngưỡng cổng |
VGS (th) |
VDS=VGS, ID=40mA | 2.0 | 2.7 | 3.5 | V |
| VDS=VGS, ID=40mA, Tj=175°C | - | 1.9 | - | |||
| Điện áp cổng không dòng thoát | IDSS | VDS = 1200V, VGS = 0V | - | 2 | 100 | μA |
| Dòng rò rỉ nguồn cổng | IGSS | VGS = 20V, VDS = 0V | - | 10 | 100 | nA |
|
Kháng nước trên trạng thái nguồn thoát nước |
RDS (đóng) |
VGS=20V, ID=100A | - | 12 | 20 |
mΩ |
| VGS=20V, ID=100A, Tj=175°C | - | 20 | - | |||
| VGS=18V, ID=100A | - | 13 | 25 | |||
| VGS=18V, ID=100A, Tj=175°C | - | 21 | - | |||
| Transconductivity |
gfs |
VDS = 20V, IDS = 100A | - | 60 | - | S |
| VDS=20V, IDS=100A, Tj=175°C | - | 52 | - | |||
|
Năng lượng chuyển đổi bật (FWD của bộ dẫn điện cơ thể) |
Eon |
VDS=800V,VGS=-5V/20V, ID=100A, RG(ext)=5Ω, L=100μH, Tj=25°C FWD=SPS12MA12E4S |
- |
5.2 |
- |
mJ |
| Năng lượng chuyển đổi tắt (FWD) |
Eoff |
- | 3.7 | - | ||
|
Thời gian trì hoãn bật |
Đang hoạt động |
VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH |
- |
24 |
- |
ng |
| Thời gian tăng | tr | - | 149 | - | ||
| Thời gian trì hoãn tắt | Đánh tắt | - | 145 | - | ||
| Thời gian mùa thu | tf | - | 49 | - | ||
|
Lệ phí cổng đến nguồn |
Qgs |
VDS=800V, VGS=-5V/20V, ID=100A |
- |
215 |
- |
nC |
| Đánh giá cổng đến cống | Qgd | - | 179 | - | ||
| Tổng phí cổng | Qg | - | 577 | - | ||
| Công suất đầu vào |
Ciss |
VGS = 0V, VDS = 1000V f=1MHz VAC=25mV |
- | 8330 | - |
pF |
| Khả năng sản xuất | Coss | - | 343 | - | ||
| Khả năng chuyển ngược | Crss | - | 57 | - | ||
| COSS Năng lượng được lưu trữ | Eoss | - | 217 | - | μJ | |
| Chống cổng bên trong |
RG ((int) |
F=1MHz, VAC=25mV | - | 0.8 | - | Ω |
Quay lại Diode Đặc điểm @Tc=25°C (trừ khi Nếu không được chỉ định)
| Điểm Biểu tượng | Điều kiện |
Giá trị Đơn vị phút. kiểu. Tối đa. |
||||
| Điện áp phía trước của diode |
VSD |
VGS=-5V, ISD=50A | - | 4.7 | 7 | V |
| VGS=-5V, ISD=50A, Tj=175°C | - | 3.8 | - | V | ||
| Dòng điện diode liên tục |
IS |
VGS=-5V | - | 214 | - | A |
| Thời gian phục hồi ngược | trr | VGS=-5V, | - | 46 | - | ng |
| Phí thu hồi ngược | Qrr | ISD=100A, | - | 1 | - | nC |
| Điện ngược hồi phục đỉnh | Rm | VR=800V, di/dt=1597A/μs | - | 37 | - | A |
Quay lại Diode Đặc điểm @Tc=25°C (trừ khi Nếu không được chỉ định)
| Điểm Biểu tượng | Điều kiện | Giá trị Đơn vị | ||||
| Kháng nhiệt từ giao điểm đến vỏ | RθJC | - | 0.16 | - | °C/W | |
| Kháng nhiệt từ giao điểm đến môi trường xung quanh |
RθJA |
- | 32 | - | °C/W | |
Hiệu suất điển hình
Hiệu suất điển hình
Hiệu suất điển hình
Hiệu suất điển hình
Hiệu suất điển hình
Đây là một 1200V Silicon Carbide (SiC) MOSFET với điện trở trong trạng thái là 12 milliohms (12mΩ).làm cho chúng phù hợp với các ứng dụng điện tử năng lượng hiệu quả như máy chuyển đổi tần số cao và xe điện.

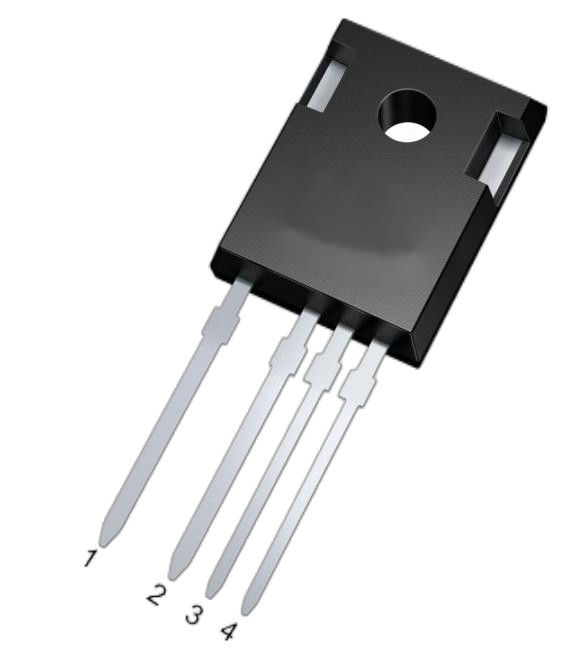

Gói Khung cảnh: TO-247-4L
