Chi tiết sản phẩm
Số mô hình: SPS50P12M2M4
Điều khoản thanh toán và vận chuyển
Tên sản phẩm: |
Mô-đun trình điều khiển IGBT |
Dòng thu: |
50A |
Điện áp thu-phát: |
±1200V |
Đánh giá hiện tại: |
50A |
Điện áp cổng phát: |
±20V |
Nhiệt độ đường giao nhau tối đa: |
150°C |
phong cách gắn kết: |
Đinh ốc |
Số PIN: |
7 |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +125°C |
Loại gói: |
EconoPACK |
Thời gian phục hồi đảo ngược: |
100ns |
Thời gian chịu ngắn mạch: |
10μs |
Chuyển đổi thường xuyên: |
20Khz |
Cách nhiệt: |
0.1°C/W |
Đánh giá điện áp: |
1200V |
Tên sản phẩm: |
Mô-đun trình điều khiển IGBT |
Dòng thu: |
50A |
Điện áp thu-phát: |
±1200V |
Đánh giá hiện tại: |
50A |
Điện áp cổng phát: |
±20V |
Nhiệt độ đường giao nhau tối đa: |
150°C |
phong cách gắn kết: |
Đinh ốc |
Số PIN: |
7 |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +125°C |
Loại gói: |
EconoPACK |
Thời gian phục hồi đảo ngược: |
100ns |
Thời gian chịu ngắn mạch: |
10μs |
Chuyển đổi thường xuyên: |
20Khz |
Cách nhiệt: |
0.1°C/W |
Đánh giá điện áp: |
1200V |
Solid Power-DS-SPS50P12M2M4-S04040005 V1.0

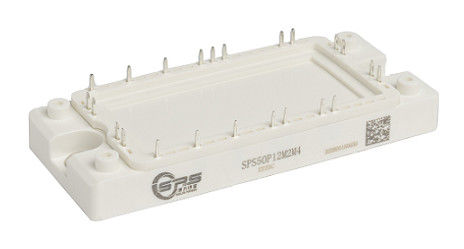

1200V 50A IGBT PIM Mô-đun
1200V 50A IGBT PIM
Đặc điểm:
Thông thường Ứng dụng:
IGBT IGBT
Tính năng đầu ra IGBT, Inverter (thường) Tính năng chuyển IGBT, Inverter (thường)
IC=f (VCE) IC=f (VGE)
IGBT IGBT
Mất chuyển đổi IGBT, Inverter (thường) Mất chuyển đổi IGBT, Inverter (thường)
E=f (IC) E=f (RG)
IGBT,RBSOA IGBT
Khu vực hoạt động an toàn đối lập ngược IGBT, Inverter (RBSOA) Kháng nhiệt thoáng qua IGBT, Inverter
IC=f (VCE) ZthJC=f (t)
FRD FRD
Đặc điểm đầu ra FRD, Inverter (thường) Mất chuyển đổi FRD, Inverter (thường)
IF=f(VF) E=f (IF)
FRD FRD
Mất chuyển đổi FRD, Inverter (thường) Kháng nhiệt thoáng qua FRD, Inverter
E=f (RG) ZthJC=f (t)
IGBT FRD
Tính năng đầu ra IGBT, Brake Chopper (thường) Tính năng phía trước của FRD, Brake Chopper (thường)
IC=f (VCE) IF=f (VF)
Đây là một mô-đun tích hợp năng lượng IGBT (PIM) với điện áp định mức 1200V và dòng điện định mức 50A.Các mô-đun IGBT PIM thường được sử dụng trong các ứng dụng điện tử năng lượng khác nhau như động cơCác thông số kỹ thuật chỉ ra khả năng xử lý điện áp tối đa 1200V và dòng điện tối đa 50A.Các biện pháp làm mát và bảo vệ thích hợp là rất cần thiết để đảm bảo hoạt động đáng tin cậy và an toàn trong các ứng dụng công suất cao.
Vòng mạch sơ đồ tiêu đề
Gói phác thảo
