Chi tiết sản phẩm
Số mô hình: SPS820F08HDM4
Điều khoản thanh toán và vận chuyển
chứng nhận: |
CE, FCC, RoHS |
Màu sắc: |
màu đen |
khả năng tương thích: |
Tương thích với hầu hết các phương tiện hiện đại |
kết nối: |
có dây |
Kích thước: |
Tùy thuộc vào mô-đun cụ thể |
Chức năng: |
Điều khiển và giám sát các hệ thống khác nhau trong xe |
Vật liệu: |
nhựa và kim loại |
Nhiệt độ hoạt động: |
-40°C đến 85°C |
điện áp hoạt động: |
12v |
Loại: |
điện tử |
bảo hành: |
1 năm |
Trọng lượng: |
Tùy thuộc vào mô-đun cụ thể |
chứng nhận: |
CE, FCC, RoHS |
Màu sắc: |
màu đen |
khả năng tương thích: |
Tương thích với hầu hết các phương tiện hiện đại |
kết nối: |
có dây |
Kích thước: |
Tùy thuộc vào mô-đun cụ thể |
Chức năng: |
Điều khiển và giám sát các hệ thống khác nhau trong xe |
Vật liệu: |
nhựa và kim loại |
Nhiệt độ hoạt động: |
-40°C đến 85°C |
điện áp hoạt động: |
12v |
Loại: |
điện tử |
bảo hành: |
1 năm |
Trọng lượng: |
Tùy thuộc vào mô-đun cụ thể |
Solid Power-DS-SPS820F08HDM4-S04090002

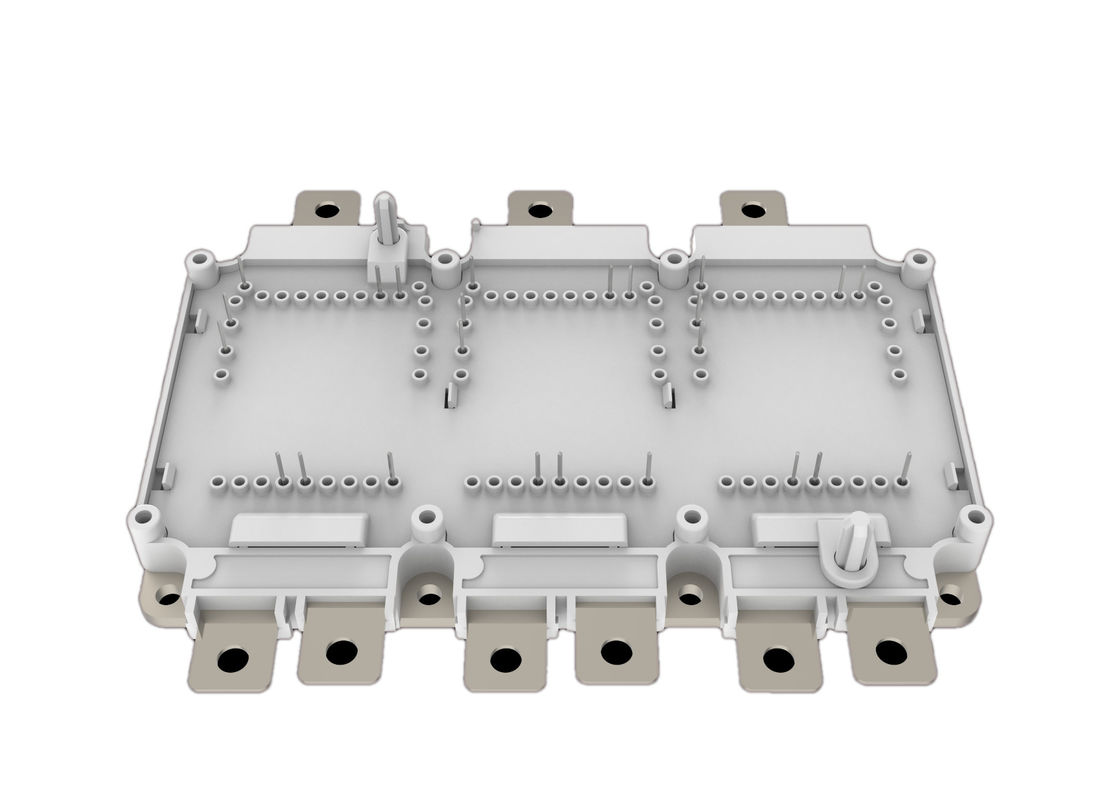

750V 820A IGBT đầy đủ Cầu Mô-đun
750V 820A IGBT
Đặc điểm:
D Công nghệ Trench + Field Stop 750V
□ Diode tự do có phục hồi ngược nhanh và mềm
□ VCE ((sat)với hệ số nhiệt độ dương
□ Mất ít khi chuyển đổi
□ Khó mạch ngắn
Thông thường Ứng dụng:
□ Động cơ
□ Xe điện lai
D Ứng dụng ô tô
D Xe nông nghiệp thương mại
Gói
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
|
Điện áp thử nghiệm cách ly |
VISOL | RMS, f = 0 Hz, t = 1 s |
4.2 |
kV |
|||
|
Vật liệu của tấm nền module |
Cu |
||||||
|
Cách ly bên trong |
(tầng 1, IEC 61140) Độ cách nhiệt cơ bản (tầng 1, IEC 61140) |
Al2O3 |
|||||
|
Khoảng cách lướt |
dCảm thấy sợ hãi | đầu cuối đến thùng tản nhiệt | 9.0 |
mm |
|||
| dCảm thấy sợ hãi | đầu cuối đến đầu cuối | 9.0 | |||||
|
Phân loại |
dClear | đầu cuối đến thùng tản nhiệt | 4.5 |
mm |
|||
| dClear | đầu cuối đến đầu cuối | 4.5 | |||||
|
Chỉ số theo dõi so sánh |
CTI |
> 200 |
|||||
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Mô-đun cảm ứng lạc |
LsCE |
10 |
nH | ||||
|
Phản kháng chì của mô-đun, đầu cuối - chip |
RCC+EE | TC=25°C |
0.75 |
mΩ |
|||
|
Nhiệt độ lưu trữ |
Tstg |
-40 |
125 |
°C |
|||
|
Động lực lắp đặt cho lắp đặt module |
M4 | Baseplate cho thùng tản nhiệt |
1.8 |
2.2 |
Nm |
||
| M3 | PCB đến khung |
0.45 |
0.55 |
Nm |
|||
|
Trọng lượng |
G |
725 |
g |
||||
IGBT
Tối đa Đánh giá Giá trị
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |
|
Điện áp của máy thu-điện |
VCES | Tvj=25°C |
750 |
V |
|
|
Điện áp tối đa của bộ phát điện cổng |
VGES |
±20 |
V |
||
|
Điện áp chuyển động cổng phát ra |
VGES | tp≤ 10μs, D=0.01 |
±30 |
V |
|
|
Dòng điện thu được thực hiện |
ICN |
820 |
A |
||
|
Dòng điện DC liên tục của bộ sưu tập |
Tôi...C | TF= 80°C, Tvjmax= 175°C |
450 |
A |
|
|
Dòng điện thu xung,tp giới hạn bởi Tjmax |
ICpulse |
1640 |
A |
||
|
Phân hao năng lượng |
Ptot | TF=75°C |
769 |
W |
|
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Điện áp bão hòa bộ sưu tập và máy phát ra |
VCE ((sat) | Tôi...C=450A, VGE=15V | Tvj=25°C | 1.20 | 1.40 |
V |
|
| Tvj=125°C | 1.24 | ||||||
| Tvj=150°C | 1.27 | ||||||
| Tôi...C=820A, VGE=15V | Tvj=25°C | 1.40 | 1.60 | ||||
| Tvj=125°C | 1.55 | ||||||
| Tvj=150°C | 1.60 | ||||||
|
Điện áp ngưỡng cổng |
VGE (th) | VCE=VGETôiC= 9,6mA |
5.1 |
5.8 |
6.5 |
V |
|
|
Dòng điện cắt giữa bộ thu và máy phát |
ICES | VCE=750V, VGE=0V | Tvj=25°C | 100 | μA | ||
| Tvj=150°C | 5 | mA | |||||
|
Điện rò rỉ từ cửa phát ra |
IGES | VCE=0V,VGE=±20V, Tvj=25°C |
-200. |
200 |
nA |
||
|
Phí cổng |
QG | VCE=400V, IC=450A, VGE=-8/+15V |
1.6 |
μC |
|||
|
Phòng chống cổng bên trong |
RGint |
0.8 |
Ω |
||||
|
Công suất đầu vào |
Các | VCE=25V, VGE=0V, f =100kHz |
42.4 |
NF |
|||
|
Khả năng sản xuất |
Coes |
3.1 |
|||||
|
Khả năng chuyển ngược |
Cres |
0.8 |
|||||
|
Thời gian trì hoãn bật, tải inductive |
Đang hoạt động |
VCC=400V,IC=450A RGôn.= 2,5Ω, VGE=-8/+15V |
Tvj=25°C | 90 | ng | ||
| Tvj=125°C | 92 | ng | |||||
| Tvj=150°C | 96 | ng | |||||
|
Thời gian tăng, tải inductive |
tr | Tvj=25°C | 64 | ng | |||
| Tvj=125°C | 68 | ng | |||||
| Tvj=150°C | 70 | ng | |||||
|
Thời gian trì hoãn tắt, tải inductive |
Đánh tắt |
VCC=400V,IC=450A RGoff=5.1Ω, VGE=-8/+15V |
Tvj=25°C | 520 | ng | ||
| Tvj=125°C | 580 | ng | |||||
| Tvj=150°C | 590 | ng | |||||
|
Thời gian ngã, tải inductive |
tf | Tvj=25°C | 200 | ng | |||
| Tvj=125°C | 310 | ng | |||||
| Tvj=150°C | 320 | ng | |||||
|
Mất năng lượng bật mỗi xung |
Eon | VCC=400V,IC=450A RG= 2,5Ω, RGoff=5.1Ω VGE=-8/+15V | Tvj=25°C | 15.0 | mJ | ||
| Tvj=125°C | 18.0 | mJ | |||||
| Tvj=150°C | 20.0 | mJ | |||||
|
Tắt mất năng lượng mỗi xung |
Eoff | Tvj=25°C | 33.5 | mJ | |||
| Tvj=125°C | 41.0 | mJ | |||||
| Tvj=150°C | 43.0 | mJ | |||||
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Dữ liệu SC |
ISC | VGE≤15V, VCC=400V | tp≤3μs Tvj=150°C |
5400 |
A |
||
|
Kháng nhiệt IGBT, chất lỏng làm mát kết nối |
RthJF |
0.13 |
K /W |
||||
|
Nhiệt độ hoạt động |
TJop |
-40 |
175 |
°C |
|||
Diode
Tối đa Đánh giá Giá trị
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |
|
Điện áp ngược lặp lại |
VRRM | Tvj=25°C |
750 |
V |
|
|
Điện tiếp theo được thực hiện |
ICN |
820 |
A |
||
|
Dòng điện liên tục trực tiếp |
Tôi...F | TF= 80°C, Tvjmax= 175°C |
450 |
A |
|
|
Dòng điện xung diode,tp bị giới hạn bởi TJmax |
IFpulse |
1640 |
|||
Đặc điểm Giá trị
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |||
| Chưa lâu. | Nhập. | Max. | |||||
|
Điện áp phía trước |
VF | Tôi...F=450A, VGE=0V | Tvj=25°C | 1.20 | 1.60 |
V |
|
| Tvj=125°C | 1.16 | ||||||
| Tvj=150°C | 1.14 | ||||||
| Tôi...F=820A, VGE=0V | Tvj=25°C | 1.42 | 1.80 | ||||
| Tvj=125°C | 1.43 | ||||||
| Tvj=150°C | 1.44 | ||||||
|
Thời gian phục hồi ngược |
trr |
Tôi...F=450A DIF/dt=-6700A/μs (T)vj=150°C) VR=400V, VGE=-8V |
Tvj=25°C | 122 |
ng |
||
| Tvj=125°C | 160 | ||||||
| Tvj=150°C | 172 | ||||||
|
Điện ngược hồi phục đỉnh |
IRRM | Tvj=25°C | 295 |
A |
|||
| Tvj=125°C | 360 | ||||||
| Tvj=150°C | 375 | ||||||
|
Phí thu hồi ngược |
QRR | Tvj=25°C | 28.5 |
μC |
|||
| Tvj=125°C | 40.5 | ||||||
| Tvj=150°C | 43.5 | ||||||
|
Mất năng lượng phục hồi ngược mỗi xung |
Erec | Tvj=25°C | 6.2 |
mJ |
|||
| Tvj=125°C | 11.7 | ||||||
| Tvj=150°C | 13.2 | ||||||
|
Kháng nhiệt của diode, chất lỏng làm mát kết nối |
RthJFD |
0.25 |
K /W |
||||
|
Nhiệt độ hoạt động |
TJop |
-40 |
175 |
°C |
|||
NTC-Thermistor
Đặc điểm Giá trị
| Điểm | Biểu tượng | Điều kiện | Giá trị | Đơn vị | |
|
Kháng mạnh theo định số |
R25 | TC=25°C |
5.00 |
kΩ |
|
|
Giá trị B |
R25/50 |
3375 |
K |
||
Sản lượng đặc trưng (định điển) Output đặc trưng (đặc trưng)
Tôi...C= f (VCE) Tvj= 150°C
IGBT
Chuyển đặc trưng (thường) Mất chuyển đổi IGBT (thường)
Tôi...C= f (VGE) VCE= 20V E = f (RG)
VGE= -8/+15V, IC= 450A, VCE= 400V
IGBT(RBSOA)
Mất chuyển đổi IGBT (thường) thiên vị an toàn hoạt động Khu vực (RBSOA)
E = f (IC) IC=f (VCE)
VGE= -8/+15V, RGôn.= 2,5Ω,RGoff= 5.1Ω, VCE= 400V VGE= -8/+15V, RGoff= 5.1Ω, Tvj= 150°C
Thông thường dung lượng như một chức năng của bộ thu-nhân phát điện áp Sạc cổng (thường)
C = f (V)CE) VGE= f (QG)
F = 100 kHz, VGE= 0V IC= 450A, VCE= 400V
IGBT
IGBT tạm thời nhiệt trở ngại Tiếp tục đặc tính của Diode (biểu tượng)
Zth(j-c) = f (t) IF= f (VF)
Mất chuyển đổi Diode (thường) Mất chuyển đổi Diode (thường)
ERec= f (RG) ERec= f (IF)
Tôi...F= 450A, VCE= 400V RG= 2,5Ω, VCE= 400V
Diode nhiệt tạm thời Kháng trở NTC - Nhiệt độ máy nhiệt đặc tính (biểu tượng)
Zth(j-c) = f (t) R = f (T)
Một mô-đun IGBT trong một biến tần là một tập hợp nhỏ gọn có chứa Transistor Bipolar Cổng cách điện (IGBT) và các thành phần khác.IGBT đóng một vai trò quan trọng trong việc chuyển đổi và chuyển đổi dòng điện liên tiếp (DC) sang dòng điện xoay (AC) trong các thiết bị như động cơCác mô-đun đơn giản hóa tích hợp, và làm mát thích hợp là điều cần thiết cho hiệu quả và độ tin cậy.
Vòng mạch sơ đồ tiêu đề
Gói phác thảo
Kích thước (mm)
mm
